Integraal en in samenhang

Dit artikel van drs. ing. Harry Nieman verscheen eerder in Bouwkwaliteit in de Praktijk, nr. 10, oktober 2015. De inhoud is nog steeds relevant voor kwaliteitsborgers en aannemers.

Bij de nieuwe wet voor de kwaliteitsborging voor het bouwen (Wkb) behoort een Algemene Maatregel van Bestuur (AMvB), waarin een aantal onderwerpen uit de wet wordt uitgewerkt. In deze AMvB, die nog van een beknopte naam moet worden voorzien, wordt gesteld dat de kwaliteitsborging integraal en in samenhang moet worden uitgevoerd. Dit artikel gaat in op welke wijze dat kan worden waargemaakt.

Een ‘instrument’ voor kwaliteitsborging (zie de Wkb) is niets anders dan een kwaliteitsmanagementsysteem, dat gebaseerd is op risicomanagement. Elk systeem kent aandacht voor het proces, het product en de persoon. Om te borgen dat integraal en in samenhang wordt beoordeeld moet dit dus in het proces worden opgenomen. Vanzelfsprekend moet de persoon, de kwaliteitsinspecteur die de borging uitvoert, voldoende kennis en ervaring bezitten van en met het bouwen en het Bouwbesluit.

Drie niveaus

Integraal en in samenhang kan in drie niveaus worden uitgevoerd: namelijk het gebouw in relatie tot de omgeving, op gebouwniveau en als basis op detailniveau.

Niveau 1: omgeving

Bouwen heeft effecten op de omgeving. Daarvoor is regelgeving ontwikkeld, dat ordent en toeziet op de inpassing van het gebouw (ruimtelijke ordening) en omgevingsveiligheid (milieu en voorkomen van hinder). Het beoordelen en vergunnen van dit soort aspecten van de omgevingsvergunning is en blijft een taak van het bevoegd gezag. In het Bouwbesluit is de veiligheid voor de omgeving tijdens het bouwen geregeld. Dit is overigens ook een onderwerp dat bij het bevoegd gezag (meestal de gemeente) blijft en niet met een instrument wordt beoordeeld.

Niveau 2: gebouw

De eisen in het Bouwbesluit zijn verdeeld in vier hoofdstukken: eisen op het gebied van veiligheid, gezondheid, bruikbaarheid en energie en milieu. De installatietechnische eisen van deze vier hoofdstukken zijn overigens verzameld in één afzonderlijk hoofdstuk ‘installaties’. Deze eisen kunnen effecten op elkaar hebben en moeten daarom in samenhang worden beoordeeld. Enkele voorbeelden:

voorzieningen voor het vluchten in relatie tot de gebruikskwaliteit (toegankelijkheid);

voorschriften voor het voorkomen van verspreiding van rook, ventilatie en energiezuinigheid;

constructieve veiligheid en installaties (doorvoeren).

Niveau 3: detailniveau

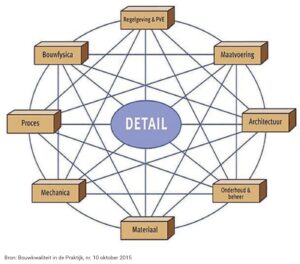

Bouwwerken worden opgebouwd uit vlakken en knooppunten (bouwtechnische details). De details bepalen de kwaliteit van het gebouw en moeten daarom zeer zorgvuldig ontworpen worden (en vanzelfsprekend tijdens het bouwen goed worden uitgevoerd). In figuur 1 is een beeld gegeven van de relaties tussen de verschillende aandachtsvelden (bouwstenen). Deze bouwstenen moeten in samenhang worden beoordeeld. De figuur toont de relaties tussen deze onderwerpen.

In de praktijk en zeker bij de complexere bouwwerken is een ontwerpteam verantwoordelijk voor het ontwerp. Dit ontwerpteam bestaat vaak uit een architect, constructeur, bouwfysicus, expert brandveiligheid, projectmanager en Bouwbesluitdeskundige. Het team wordt, nadat het energieconcept door de bouwfysicus is uitgewerkt, vaak aangevuld met een installatieadviseur. Dit team behartigt de bouwstenen en moet integrale kennis bezitten. Dat wil zeggen: wat zijn de effecten op de andere bouwstenen?

De Wkb beperkt zich tot het borgen van de eisen in het Bouwbesluit. De Bouwbesluitkwaliteit is echter niet de kwaliteit die de klant (consument) verwacht. De Wkb voorziet daarin door ook de positie van de consument te versterken, dat wordt vastgelegd in het Burgerlijk Wetboek. De genoemde AMvB gebruikt het begrip integraal om daarmee aan te geven, dat ten minste aan alle eisen van het Bouwbesluit moet worden voldaan. De kwaliteitsinspecteur zal in zijn as-built rapportage moeten verklaren dat dat het geval is. In samenhang is bedoeld om aan te geven dat de procesafspraken in het systeem erin voorzien dat voor de eisen die elkaar beïnvloeden oplossingen worden ontworpen, die dat voorkomen. Daarnaast, en dat is bijna een open deur, moeten de details ook op elkaar zijn afgestemd, dus bij elkaar passen. De SBR referentiedetails geven daarom aan, dat de prestaties alleen in combinatie met andere benoemde details worden behaald.

De praktijk

Enkele voorbeelden ter illustratie van het begrip ‘in samenhang’.

Architect

De architect behartigt de bouwsteen architectuur en ontwerpt een gebouw. Hij zal in zijn gevelontwerp bijvoorbeeld rekening moeten houden met daglichtopeningen (kozijnen). In zijn plattegronden moet hij onder andere letten op opstelplaatsen van installaties en vluchtwegen. Vanzelfsprekend zal hij, om de bouwsteen maatvoering correct te behartigen, moeten nadenken over toegankelijkheid, isolatiedikten en energiebesparende maatregelen, die zijn vastgelegd in de EPC-berekening. Bij zijn materiaalkeuze moet hij weten wat er in de milieuprestatieberekening is opgenomen en wat vanuit het onderhoud gewenst is. Opgemerkt moet worden dat onderhoud geen onderdeel van het stelsel is en wordt, maar wel dat in voorzieningen om te inspecteren en onderhoud te plegen moet zijn voorzien (afdeling 6.12 van het Bouwbesluit).

Constructeur

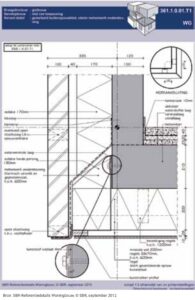

De constructeur zorgt voor de constructieve veiligheid (bouwsteen mechanica). Hij/zij wordt tijdens het ontwerpproces geconfronteerd met brandveiligheidseisen, die consequenties kunnen hebben voor de dekking op de wapening in de beton of op de staalconstructie. Ook het begrip factor van de temperatuur (voorkomen van koudebruggen) moet in zijn/haar ontwerp meegenomen worden. In figuur 3 (SBR referentiedetail 361.1.0.01) staat bijvoorbeeld de hart-op-hart maat van de brackets van de metselwerkdragers vermeld. Verder uit elkaar plaatsen mag, maar wordt de maat kleiner, dan wordt in dit detail niet meer aan de vereiste temperatuurfactor voldaan. De constructeur zou dan kunnen besluiten RVS dragers te gebruiken, die vanwege de lagere warmtegeleiding dichter bij elkaar mogen worden geplaatst.

Bouwfysicus

De bouwfysicus (bouwsteen bouwfysica) bemoeit zich met vele onderwerpen en zal ervoor moeten zorgen dat op tijd in te passen informatie bij de overige teamleden komt. Nog mooier zou zijn als de teamleden direct hun informatie in een ontwerp aangeven. BIM is veelbelovend, maar dit is nog geen praktijk. De bouwfysicus moet in zijn ontwerp (berekeningen en tekeningen) rekening houden met veel Bouwbesluiteisen. Denk aan geluid, binnenmilieu, brandveiligheid, energie en milieu.

Bouwer

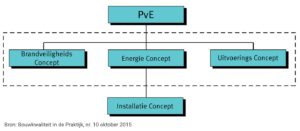

De Wkb dwingt partijen om in een vroeg stadium samen te werken, zodat de bouwstenen proces, maatvoering, materiaalkeus correct in het ontwerp worden meegenomen. Bij voorkeur is ook de bouwer hier vroegtijdig bij betrokken. De werkwijze van de bouwer moet uitgangspunt zijn. In figuur 2 staan de startfasen van een ontwerp en uitvoeringsproces aangegeven. Elk proces start met het in beeld brengen van de wensen van de klant. Dit wordt vastgelegd in een Programma van Eisen (PVE). Dit is in figuur 1 aangeduid met de bouwsteen regelgeving en PVE. Als een fase in het ontwerpproces wordt afgesloten, moet steeds opnieuw vastgesteld worden of aan deze basisuitgangspunten wordt voldaan.

Onderhoud en beheer

De bouwsteen onderhoud en beheer is vaak een ‘onderschoven kind’, maar is tijdens de levensfase van een bouwwerk uitermate belangrijk. Wanneer professionele opdrachtgevers zijn betrokken, zullen zij hier in het PVE rekening mee houden. De niet-deskundige opdrachtgever zal daar veel minder op letten. Zijn onderdelen die op termijn vervangen moeten worden, zonder breekkosten te vervangen? Is onderhoud en inspectie goed uit te voeren of zijn dure hoogwerkers of steigers nodig? Een goed consumentendossier (of handleiding voor gebruik en onderhoud) verschaft de consument de nodige informatie, het leveren van een dergelijk dossier dwingt de teamleden om hierover na te denken.

Tot slot

In dit artikel is beknopt aangegeven dat de begrippen integraal en in samenhang consequenties hebben voor het proces van kwaliteitsborging. Het vraagt integrale kennis van het ontwerp- en uitvoeringsteam en van de kwaliteitsborger (-inspecteur). En om een zorgvuldige vastlegging tijdens het proces, zodat de stappen in ontwerp en kwaliteitsborging transparant en reproduceerbaar zijn.

Informatie over de auteur

Drs. ing. Harry Nieman is kwartiermaker bij het Instituut voor Bouwkwaliteit.
